新型全連續式輪胎煉油設備是河南東盈環資公司為適應國家要求和市場需求全新研發設計而成。該視頻主要展示了全連續輪胎煉油設備的進料工段、裂解工段、冷凝工段、出渣工段、煙氣凈化工段的全貌。需要注意的是，與間歇式輪胎煉油設備不同的是，間歇式設備進料時輪胎整胎進料，而全連續式設備只能進膠粉，要求是16-18目左右，大約在1mm以下。

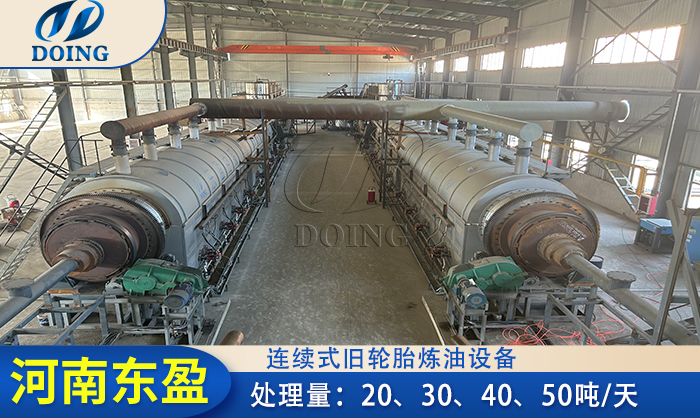

新型全連續式輪胎煉油設備
1. 進料工段：將膠粉輸送至裂解反應釜
首先，通過斜著向上的提升絞龍將膠粉提升至料倉，這里可以選配一個計量皮帶稱，方便實時記錄每次的進料量。膠粉通過計量稱進入到水平進料絞龍，絞龍里面有螺旋板（30cm高），把膠粉輸送到反應釜，反應釜內部設置了旋轉推進器將膠粉從進料口向出料口運行。開始時調節水平喂料絞龍和膠粉提升絞龍變頻器保持低速運行，緩慢進料，水平喂料絞龍運行速率稍快于膠粉提升絞龍。
2. 裂解工段：高溫加熱膠粉產生裂解油氣、炭黑和不凝氣
其次，膠粉在裂解反應釜內，反應釜內膽的內部設計了螺旋擋板，使原料沿反應釜內壁運行，原料在反應釜中均勻前進并直接和傳熱的表面接觸，受熱均勻，在此過程中膠粉開始受熱裂解出油。爐膽下方是爐膛和加熱系統，爐膛下方有小燃燒室，每個重油燃燒機對應一個燃燒室，燃燒機在燃燒室中通過加熱空氣的方式對爐膽加熱，傳遞熱量，這樣不直接接觸爐膽加熱，可以有效延長使用壽命。

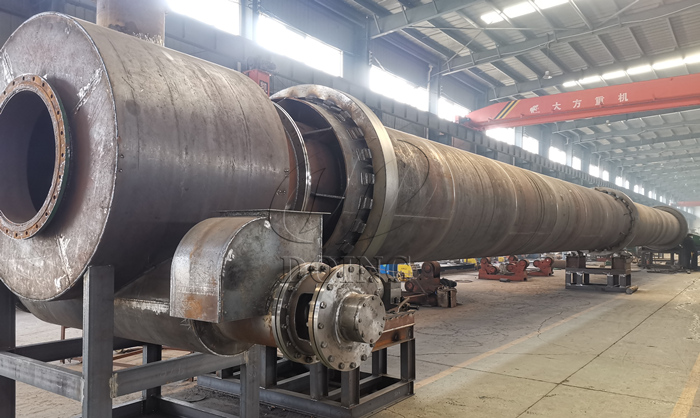

連續式爐膽
全連續式煉油設備整體爐膽比較長，我們將他設計為兩段式，中間連接處使用耐高溫拖輪將爐膽進行托付。這里展示的是進料口傳動部分的整體設計，進料口由2個拖輪和一套精鋼導軌組成，筒套包裹爐膽，精鋼導軌和筒套內壁的縫隙中有墊片，墊片與爐膽和筒套材質相同（Q345R），熱脹系數相同，與精鋼澆筑的精鋼導軌材質不同（精鋼），加上墊片防止套筒和精鋼導軌材質不同在長期高溫的情況下造成脫焊。精鋼導軌連接兩個拖輪，拖輪下半部分浸在潤滑油槽里面，拖輪通過轉動裹上潤滑油槽起潤滑作用。潤滑油槽外面包裹著冷卻循環水池，對潤滑油起到降溫作用。

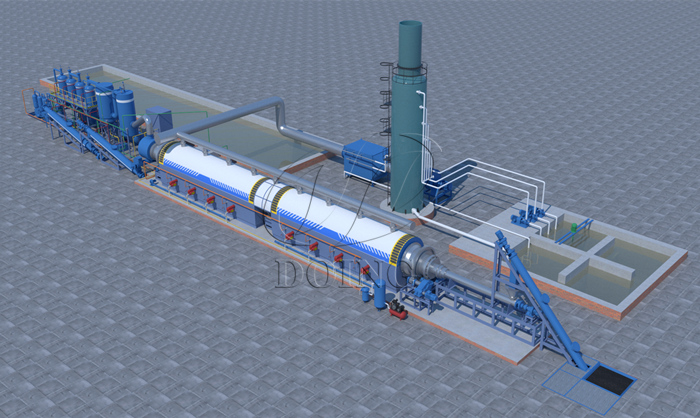

全連續式煉油設備
3. 冷凝工段：將裂解產生的油氣充分冷凝成油
接著，裂解產生的油氣通過反應釜后端的固定段出來，固定段有兩部分構成，一是套筒，二是固定段出渣蛟龍（詳見出渣工段）。固定段上方有油氣出口，油氣通過管道率優良入緩沖罐，經過緩沖罐后油氣體積迅速膨脹，減緩油氣流速，同時將油氣中裹挾的炭黑雜質沉降。隨后油氣進入三個并聯的冷凝催化室，冷凝催化室與緩沖罐類似，區別就是外面包裹了一層冷凝循環水套，油氣通過后跟冷凝水進行換熱，冷凝成油。冷凝下來的油通過U型管進入暫存油罐中。然后，油氣繼續往后走進入3個串聯的列管式冷凝器，里面是37根76mm的蜂窩狀冷凝管道，管道更多更細可以將油氣充分打散，管道外包裹著循環冷凝水，將油氣充分冷凝成油進入油罐暫存。

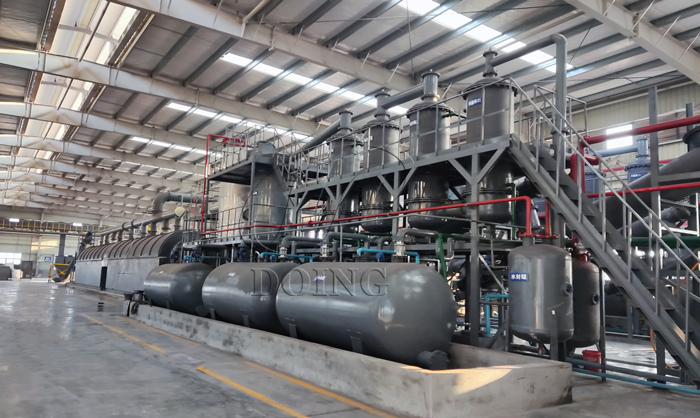

多級冷凝系統
4. 尾氣凈化工段：將尾氣脫硫除味后返回爐膛作為燃料加熱反應釜
然后，剩余部分不可冷凝但是可燃性很強的氣體無法被冷凝系統回收，進入脫硫除味裝置進行凈化處理。脫硫除味裝置從右到左依次是緩沖罐、2個噴淋塔、水封，不凝氣自右往左通過緩沖罐和管道依次進入一二級噴淋塔，噴淋塔中間有塑料填料填充，蜂窩狀多孔性可以將不凝氣充分打散，塔上噴出的是NAOH堿液，不凝氣自下往上走，經過填料被均勻打散后會與堿液結合進行充分的化學反應，酸堿融合將不凝氣中的硫化氫、二氧化硫、一氧化硫等氣體去除。脫硫除味后的不凝氣返回爐膛作為燃料加熱反應釜。
尾氣除味系統

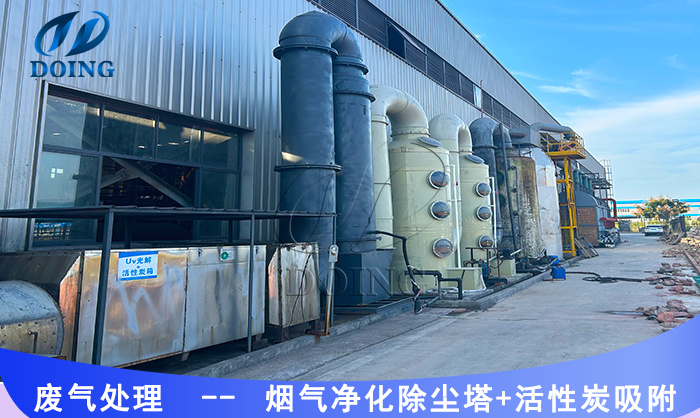

5. 煙氣凈化工段：將煙氣脫硫脫硝處理后達標排放
重油和尾氣燃燒產生的煙氣會進入到后段的環保裝置--煙氣處理設備進行處理。視頻中展示的煙氣處理設備主要由風冷降溫箱、脈沖除塵器、脫硫他和活性炭吸附裝置組成。首先需要將煙氣進行降溫，煙氣從出氣口出來的溫度在400-550度，需要把溫度降到常溫后再凈化處理。視頻中展示的是一個風冷降溫箱，與列管式冷凝器構造相似，只不過管道里面的氣體從油氣變?yōu)闊煔?；且管道直接裸露空氣中，與空氣換熱。降溫后的煙氣進入脈沖除塵器，除去煙氣里面的顆粒物。隨后煙氣進入脫硫塔，煙氣自下而上，經過四道噴淋和四層陶瓷填充料，煙氣被填充料均勻打散，通過層層噴淋使氣體與堿液混分混合反應，達到脫硫目的。塵粒受離心力作用而被分離，煙塵被噴淋所產生的水膜層所吸附，隨水流到底部錐體，經排塵口卸出，達到除塵目的。需要注意的是，具體的環保裝置配置方案需要根據客戶當?shù)貓?zhí)行的環保排放標準進行配置，以上僅做參考。
尾氣除味系統
6. 出渣工段：將炭黑從反應釜中排出
固定段的下端連接有三段式出渣絞龍。當持續煉油3-4小時左右的時候，反應釜中的旋轉推進器將炭黑輸出，依次啟動固定段出渣絞龍，二級出渣絞龍和三級出渣絞龍，將炭黑導入絞龍，排出炭黑，出渣絞龍外端包裹有冷凝水套，實現邊排渣邊降溫，經過三級帶水套的出渣絞龍進行換熱后，炭黑基本達到常溫狀態，可以直接裝包。（逐步加快反應釜轉速至1轉/3分鐘，并逐步依次加快水平進料絞龍和膠粉提升絞龍轉速（水平進料絞龍依然要比膠粉提升絞龍快一些），增加進料量）

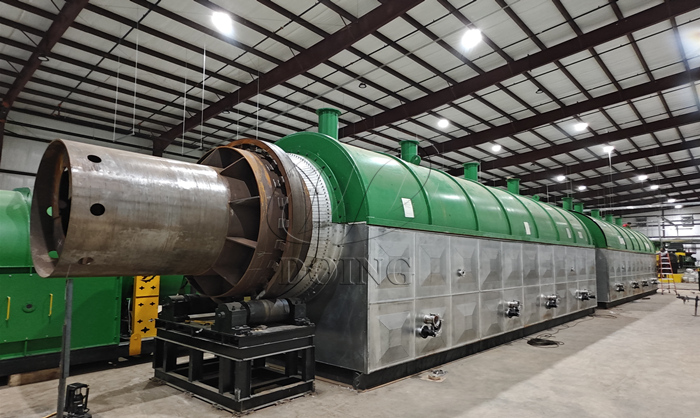

新型全連續式輪胎煉油設備
以上便是新型全連續式輪胎煉油設備工藝流程的全部展示和講解了。
