廢輪胎全連續煉油工藝是利用低溫裂解技術，在低溫、無氧、微正壓環境下將廢輪胎裂解成裂解油、炭黑、尾氣等產物的工藝，從而實現資源的再次利用。廢輪胎全連續煉油工藝流程包括預處理、進料、裂解、冷凝、排渣、煙氣處理六個工段。
一、預處理工段
廢輪胎全連續煉油工藝需要將輪胎進行預處理，去除圈口絲，通過切條機、切塊機將其切成3.5厘米左右的塊狀，再使用膠粉設備將塊狀輪胎研磨成16-18目的膠粉，最后用磁選器去除膠粉內殘存的雜絲，處理完成后的膠粉通過皮帶運輸機運輸至進料絞龍內。

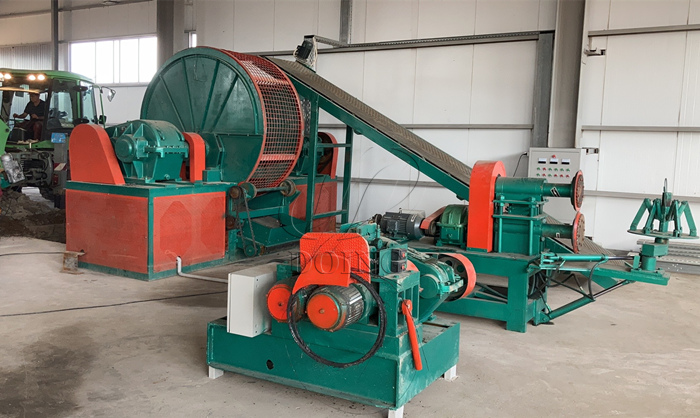

廢輪胎預處理設備
二、進料工段
經過處理的廢輪胎膠粉通過提升絞龍運輸至進料漏斗內，再通過水平進料絞龍運輸至反應釜內部，提升絞龍和進料漏斗之間可連接計量皮帶秤，實時記錄進料量。全連續式輪胎煉油工藝使用的是進料絞龍進料，利用物料堆積實現進料段密封。
全連續廢輪胎煉油設備進料裝置
三、裂解工段
膠粉通過進料絞龍進入反應釜內，在反應釜內壁刮槽的推動作用下不斷翻轉運行，并直接和傳熱的表面接觸，受熱均勻，在此過程中膠粉開始裂解，充分反應，產出油氣。反應釜是廢輪胎全連續煉油裂解反應的主體設備，廢輪胎全連續煉油設備的反應釜分為兩段，中間有拖輪和精鋼導軌連接起到支撐作用。廢輪胎全連續煉油工藝采用間接加熱的方式，在反應釜下方建造燃燒室，配置八臺燃燒機和十臺尾氣噴槍，利用空氣傳熱，這樣不直接接觸爐膽加熱，提高了反應釜的使用壽命。
全連續廢輪胎煉油設備反應釜
四、冷凝工段
裂解產生的油氣通過油氣管道，進入冷凝工段。廢輪胎全連續煉油工藝的冷凝工段使用的是工業級別的列管式冷凝系統。油氣首優良入緩沖罐內，通過快速膨脹氣體體積，減緩油氣流速，沉降炭黑；隨后進入三臺外部包裹循環水套的冷凝催化室，冷凝部分油氣，同時也可充分沉降炭黑；未冷凝的油氣繼續進入三臺串聯的立式冷凝器，冷凝器內部含有管道，管道外部包裹循環冷凝水，可以將油氣充分打散，充分和冷凝水換熱；油氣冷凝產生的裂解輪胎油進入冷凝暫存油罐，通過油泵抽出。
油氣冷凝后還有部分不可凝氣體，我們稱之為尾氣，尾氣可通過尾氣處理裝置——脫硫除味塔，進行脫硫除味處理，去除硫化氫等刺激性氣體后，作為燃料供應到反應釜中，實現燃料的自給自足。

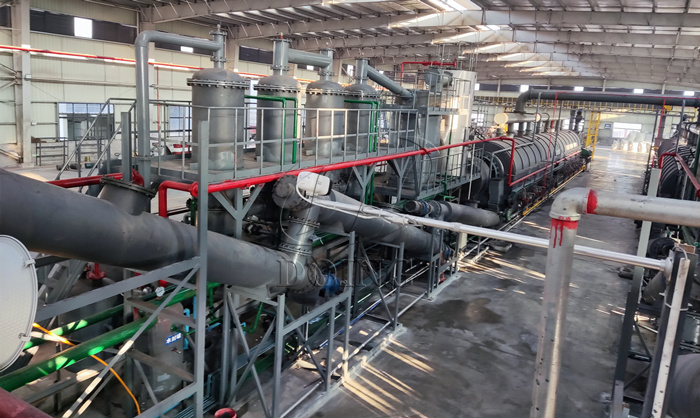

全連續廢輪胎煉油設備列管式冷凝系統
五、排渣工段
全連續式輪胎煉油工藝采用后端三段或四段式排渣絞龍的排渣方式，實現了高溫連續排渣。反應釜尾端連接固定段，固定段下端連接包裹冷凝水套的排渣絞龍，裂解反應產生的炭黑在絞龍內部葉片的作用下不斷翻轉，和冷凝水充分換熱冷凝，達到常溫后打包處理。
全連續廢輪胎煉油設備排渣系統
六、煙氣處理工段
煙氣處理工段是廢輪胎全連續煉油工藝的環保工段，環保排放檢測的主要標準是硫化物、氮氧化物、有機揮發物和顆粒物的含量。廢輪胎煉油過程及尾氣燃燒過程產生的煙氣首先經過風冷降溫箱利用管道將煙氣打散，和空氣充分換熱，降低到常溫狀態，接著進入脈沖除塵器，除去煙氣中的顆粒物，隨后進入玻璃鋼構脫硫脫硝塔，利用溶劑反應充分去除煙氣中的硫化物、氮氧化物等物質，達到國家標準后排放。

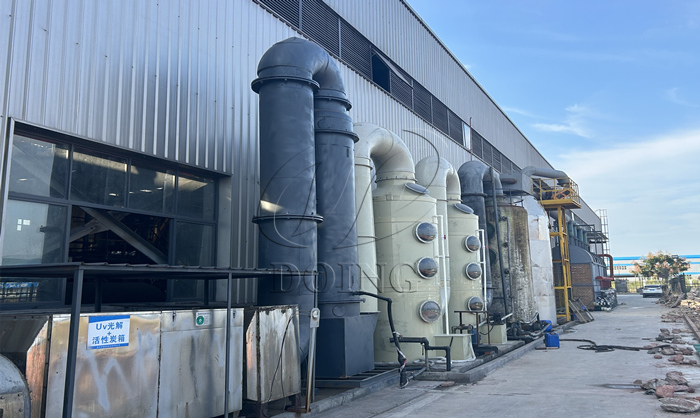

全連續廢輪胎煉油設備環保處理系統
廢輪胎全連續煉油工藝是在廢輪胎間歇煉油工藝基礎上的重大改進，實現了連續進料、連續裂解、連續出油、連續排渣，可24小時不間斷運行45-60天，在安全、節能、環保、生產效率等方面有明顯優勢。
